ウォッチチャンver0.1

完成 2023.07.18 公開（2023.07.18 更新） visibility651

完成

2023.07.18 公開（2023.07.18 更新） visibility651

あのスタックチャンが腕時計に！？かわいいロボットといつでも一緒にいよう！

sell M5Stack, コミュニケーションロボット, ロボット, 時計, VOICEVOX, M5StampS3, スマートウォッチ

動画

開発素材: ツール

Arduino IDE

VOICEVOX

API

ｽﾀｯｸﾁｬﾝ

M5StampS3

システム構成

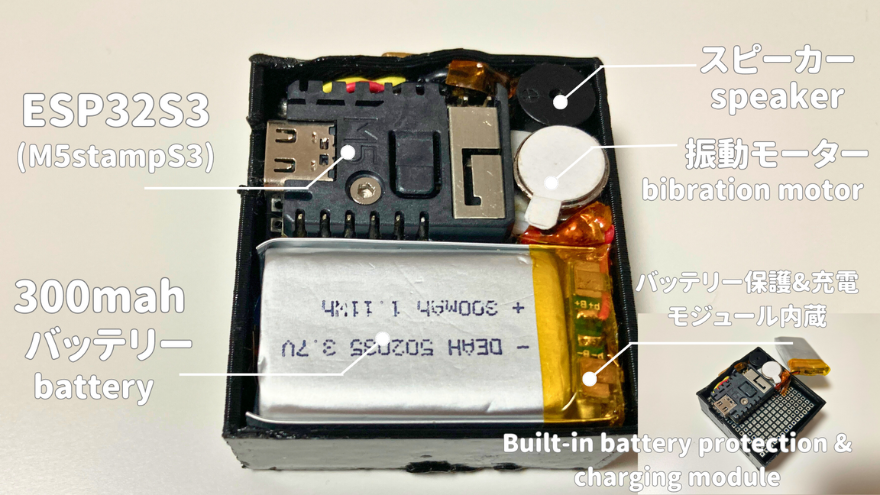

外装：Tinkercadで設計し、AnkermakeM5で印刷基板：M5stampS3をベースにユニバーサル基板ではんだづけしました。ソフトウェア：ArduinoIDEを用いてM5unifiedライブラリを使って開発しました。

既存のスタックチャン用ライブラリをM5stampS3にそのまま使用することが私はできなかったため、画面表示のプログラムについては一から自作しました。音声再生については小型スピーカーをGPIOピン1本で繋ぐだけでwav再生できます。 @lovyan03さんのご助言により、M5unifiedを使うことで成功し、省スペース化に繋がりました。

バッテリー充電モジュール(TP4056)：https://onl.bz/NeCq4rH
スピーカーＵＧＣＭ０９０３ＥＰＤ（５．０）https://akizukidenshi.com/catalog/g/gP-10129/

Exterior: designed in Tinkercad and printed in AnkermakeM5 Board: Based on M5stampS3 and soldered with universal board Software: Developed using ArduinoIDE with M5unified library.

I could not use the existing library for stack-chan for M5stampS3 as it is, so I made my own program for the screen display from scratch. For audio playback, I just connected a small speaker with a single GPIO pin and it plays wav. With @lovyan03's advice, I succeeded by using M5unified, which led to space saving.

Battery charging module (TP4056): https://onl.bz/NeCq4rH
Speaker UGCM0903EPD (5.0): https://akizukidenshi.com/catalog/g/gP-10129/

ストーリー: オリジナルのスマートウォッチを開発してみたいけど技適の問題でLilyGO、PineTimeといった海外の開発デバイスが使用しづらい…。現状のM5stackはスマートウォッチにするには少し大き過ぎたり、分厚すぎるかなぁ… という悩みをきっかけに、M5stampを使って自分で作ってみました。

せっかくなら可愛くて、楽しんでもらえそうなデザインにしたいと思い、スタックチャンやたまごっちなどをイメージしながら作りました。

今後も開発を続けて行きたいのでver0.1としています。

I want to develop an original smartwatch but,
I have difficulty using overseas development devices such as LilyGO and PineTime due to technical qualification(TELEC) issues.... The current M5stack is a little too big or thick for a smartwatch... These concerns led me to try making one myself using M5stamp.

I wanted to make a design that would be cute and fun, I made it with the image of Stack-chan and Tamagotchi.

I want to continue to develop it in the future, so I have changed the name to ver0.1.
