農業IoT Lora(LPWA)通信を使った田んぼの水位の遠隔監視

link https://twitter.com/mnlt18/status/1625331619342204930
動画
開発素材
システム構成
system image
デバイス/サービス 送信データ 通信手段
子機 XiaoESP32C3 圃場ID、水位(落水/湛水/満水) Lora
ゲートウェイ XiaoESP32C3(SIM7080) +緯度、経度 Wifi(LTE)
データベース InfluxDB Cloud +タイムスタンプ クラウド

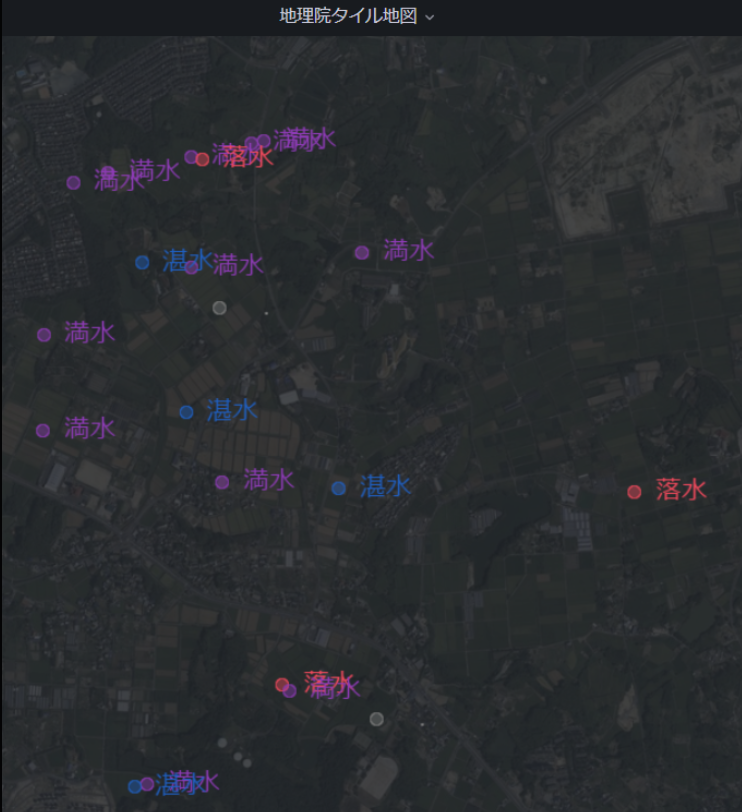

視覚化 Grafana (AWS上) +地理院航空写真地図 クラウド
ストーリー

農業でセンサーを付けインターネットに繋げてどこでも圃場の状態を知りたいという要望は以前からありそういった商品も既に発売されています。

しかし電源、通信距離、価格のハードルがあり施設栽培など以外では普及はまだまだです。

水田用の市販品でも安いもので2万円/台~で売られていますが、専業農家では数百枚の田んぼを管理することも珍しくなく、すべての田んぼに設置するとかなりの負担になります。

今回2022年に発売された安価なLoraモジュール E220-900T22S(JP) 株式会社クレアリンクテクノロジー を使い自作してみました

こだわった点はとにかく安く

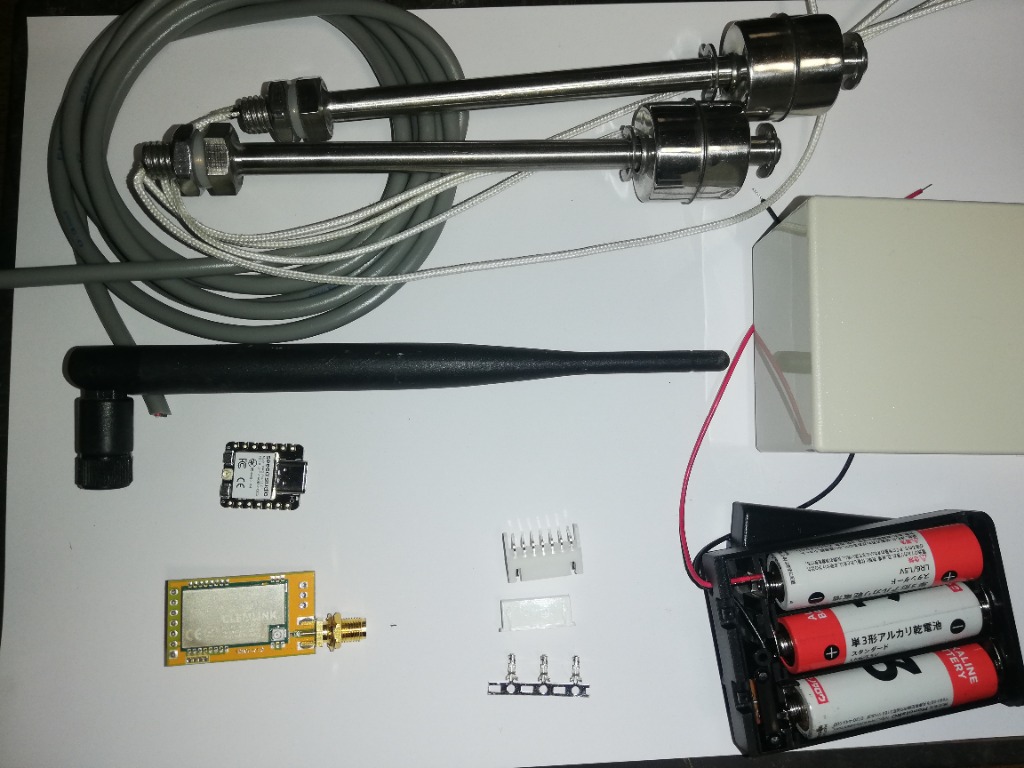

商品名 価格 品番 販売元
Loraモジュール 1980 M-17616 秋月
アンテナ 224** TX915-JKS-20 aliexpress
XiaoESP32C3 616* Seeed
電池BOX単3x3 110 p-02666 秋月
電池 58 単3x3 monotaro
ケース 200 p-12049 秋月
フロートスイッチ 688** 150mmダブルセンサー aliexpress
電線 75 VCTF0.3SQx3C 1.5m
XH端子 6 c-12265 秋月
XHコネクタハウジング 10 c-12260 XHP-7 秋月
XHコネクタベース 20 c-13894 S7B-XH-A 秋月
合計 3987円

*30個を購入したときの送料関税込み支払額の単価 その他は送料別消費税込み価格 ** aliexpress価格はセール等で変動するので参考価格

支柱は竹を切ってきて加工したもので原材料費はタダです

ソーラー+充電池も考えましたが費用もかかり廃棄処分にも困るので乾電池で1シーズン動くよう現在検証中です。→1シーズン(5ヶ月連続稼働成功しました)

またLoraでは1~2km以内しか届かないためそれ以上離れた田んぼ用に

  • Lora中継機(リピーター)

  • LTE-CATM送信機

  • LTE-CATMゲートウェイ

の構成も試しています
