”テレビから離れてーー!!”

visibility128
visibility128

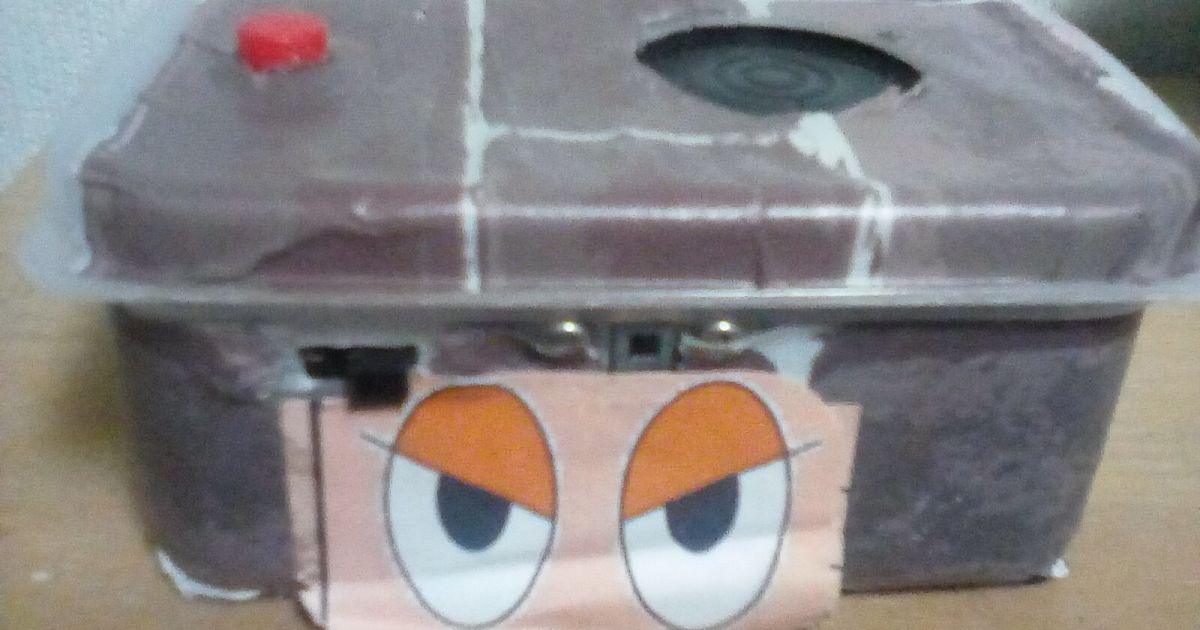

子供はテレビに近づいてみる癖があり、ママは目が心配で”離れなさいーー”と叫ぶが、またすぐに近づいてしまう。このBOXはママの代わりに注意してくれ、あまり近ずくとOFFしてしまい忙しいママは安心。

動画
開発素材

デバイス

システム構成
system image
  1. マイコン 赤外線アレーセンサ 音声レコーダー テレビリモコン送信LEDで構成
  2. センサ(サーモグラフ)により人の体温で接近を検知し、体温の面積で接近を検出
  3. 接近を検出すると、音声レコーダーを起動しあらかじめ録音していた ”おこった声” で警告
  4. 更に接近すると、テレビリモコンコードを送信しテレビをOFFする
  5. その後離れると、テレビリモコンコードを送信しテレビをONする
  6. テレビリモコンコードは特に強制ON 強制OFFコードは公開されていないので、自分で解析
  7. その他応用として ①人の居ないときテレビOFFしてエコです
  8. ②外部侵入者人だけ検出(一般防犯カメラでは動き検出なので、風で木が揺れても誤動作検出してしまう)
ストーリー

人の接近を計測する方法は簡単そうで難しかった。 ①赤外線距離計  ②超音波距離計 ③赤外線アレーセンサ 結果①②とも近くに障害物があると、人と見分けがつかず誤動作してしまった ③は人の体温を赤外線アレーセンサで見分けることにより判別し、接近距離は人が近ずく程 温度面積が増えることで計測した。今回の工作は③の方法を使用。実際子供にためしてみても、きちんと言われた通り離れて見ます😍
