はじめに

この作品は、ツクってアソぶハッカソンのために作成したものです。ぜひ、発表資料もご覧ください。

M5StackとScratchとhapStakでオリンピック!!

スポーツの秋です。みなさん運動してますか? コロナのおかげで、外に出れなくて、運動不足になってませんか? オリンピックを観るのは楽しいですが、外に出れない以上、おうちで運動するのも大事なことです。オリンピックは決まった時期に行われますが、スポーツしたい時がオリンピックだと素敵ですよね。

今回は、二つのデバイスを使って、本当にスポーツをしているかのようなシステムを作ってみます。

一つめのデバイスは、M5Stack社のM5StickC Plusです。腕時計型ベルトやLEGOマウントや壁掛けマウントが付属しているにも関わらず、3916円と破格で買えちゃうんです!! これは、使ってみるしかないですね!!

M5StickC PlusからM5bitLessというプログラムを利用して、加速度などから運動の様子を取得して、リアルな動作を行ってみましょう。あたかもスポーツを実際に行なっているかのように楽しめるのです!!

もう一つのデバイスは、hapStakです。 hapStakは音に従って、触覚に訴える振動を返してくれるデバイスです。 hapStak

今回は、運動不足の解消も兼ねて、オリンピックで行われているようなスポーツのゲームを作って、実際に遊んでみます。

ここで紹介するスポーツは、もしM5Stackを持っていなくても、micro:bitでも遊べるようになっているので、是非遊んでみてね!!

競技一覧

今回紹介するスポーツの競技は、以下の通りです。

ボクシング
200m競争
野球
400歩競争
ボート
サッカー

ここでは、必要最小限のコードしか書いてありませんが、これを拡張してもっとゲームを面白くしてみてください。例えば、M5StickC Plus側に状況がわかるようなパターンや文字列を出してみたり、音を鳴らしてみたりするのも楽しいでしょう!!

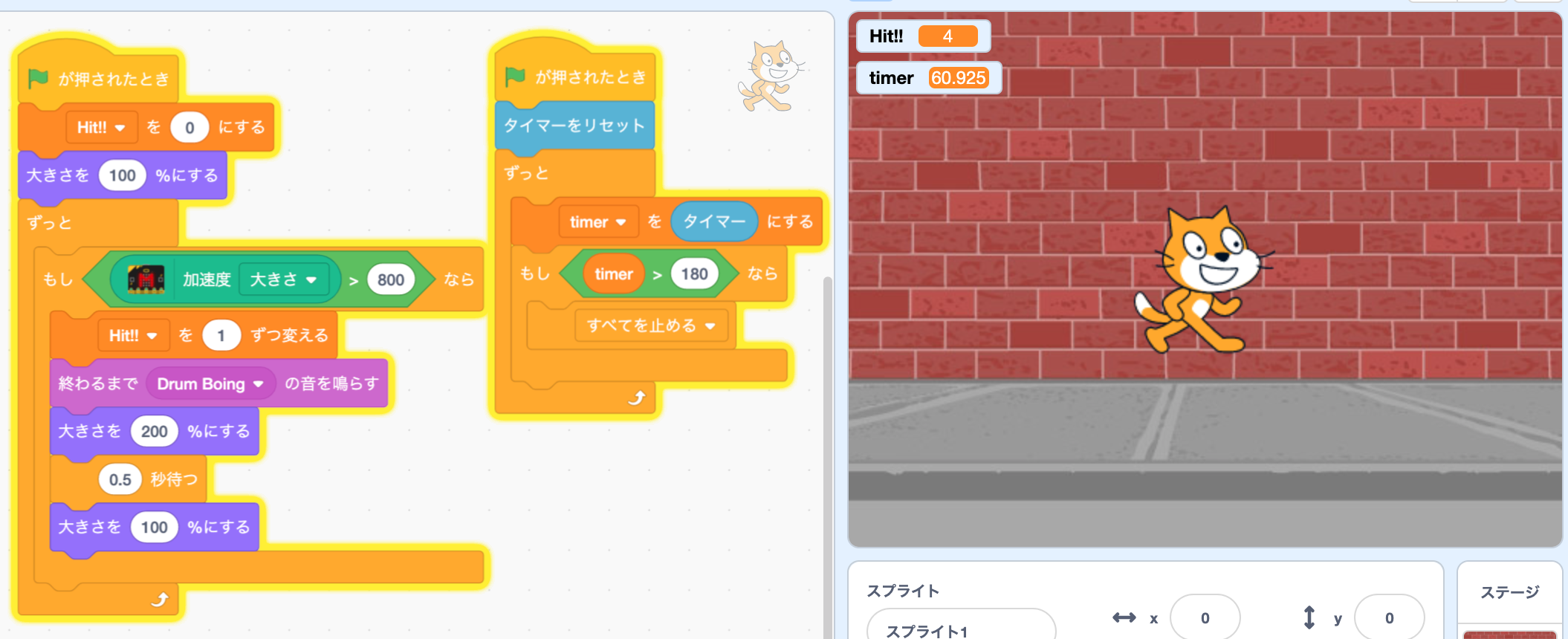

ボクシング

M5StickCをつけた腕を、力いっぱい振って下さい。十分な力で手を出すと、猫ちゃんに当たって、猫ちゃんが大きく表示されます。この時、あたかも実際に殴ったかのような振動がhapStakから返ってきます。 1ラウンドの3分間に、何回殴れるでしょうか?

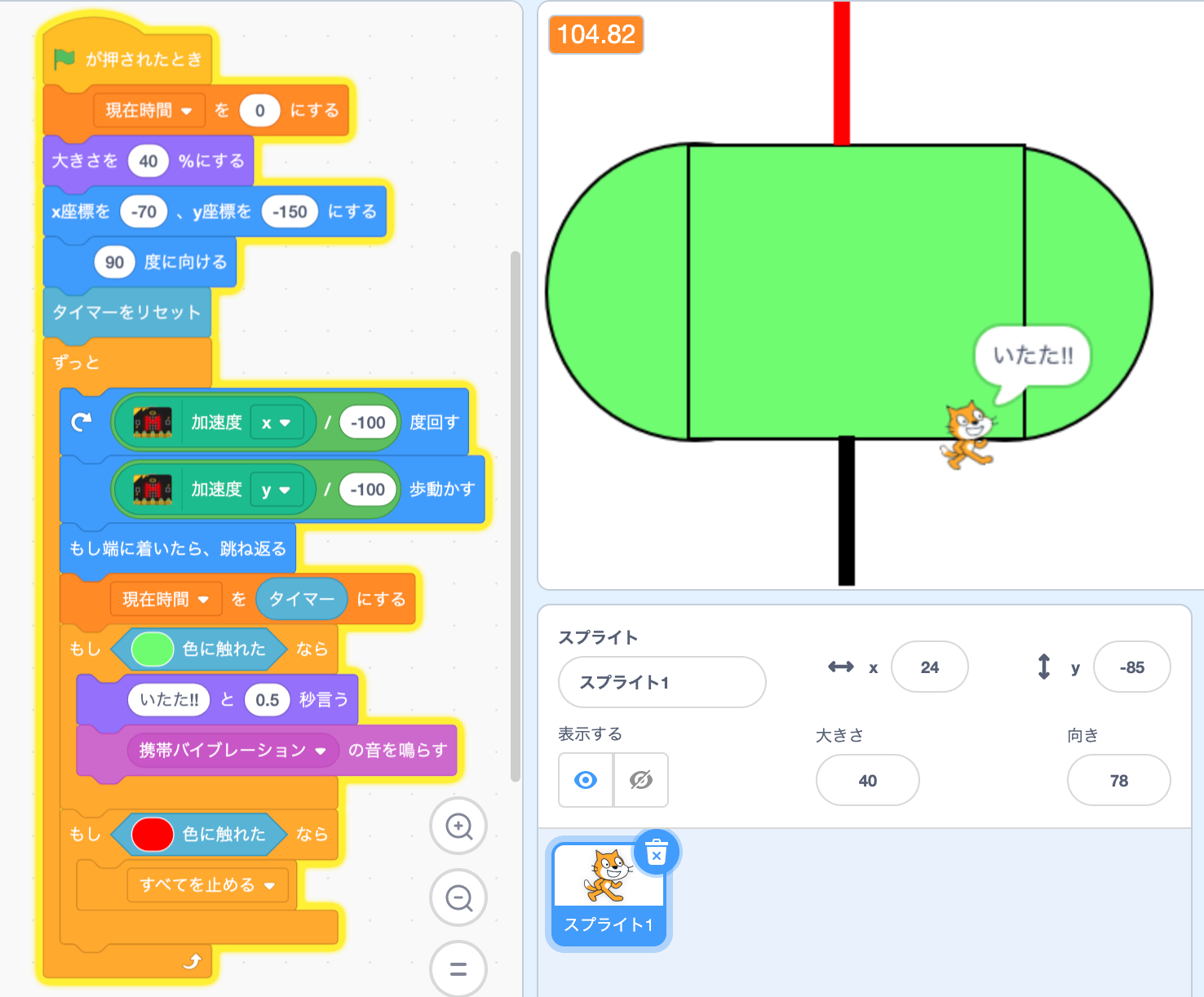

200m競争

画面にトラックが表示されていて、猫ちゃんがスタートラインに並んでいます。猫ちゃんはM5StickCを傾けることで動くので、できるだけ早く上の赤いゴールラインに到着させてください。トラックにぶつかると、少しの時間動けなくなり、ブルブルと震えるペナルティがあります。

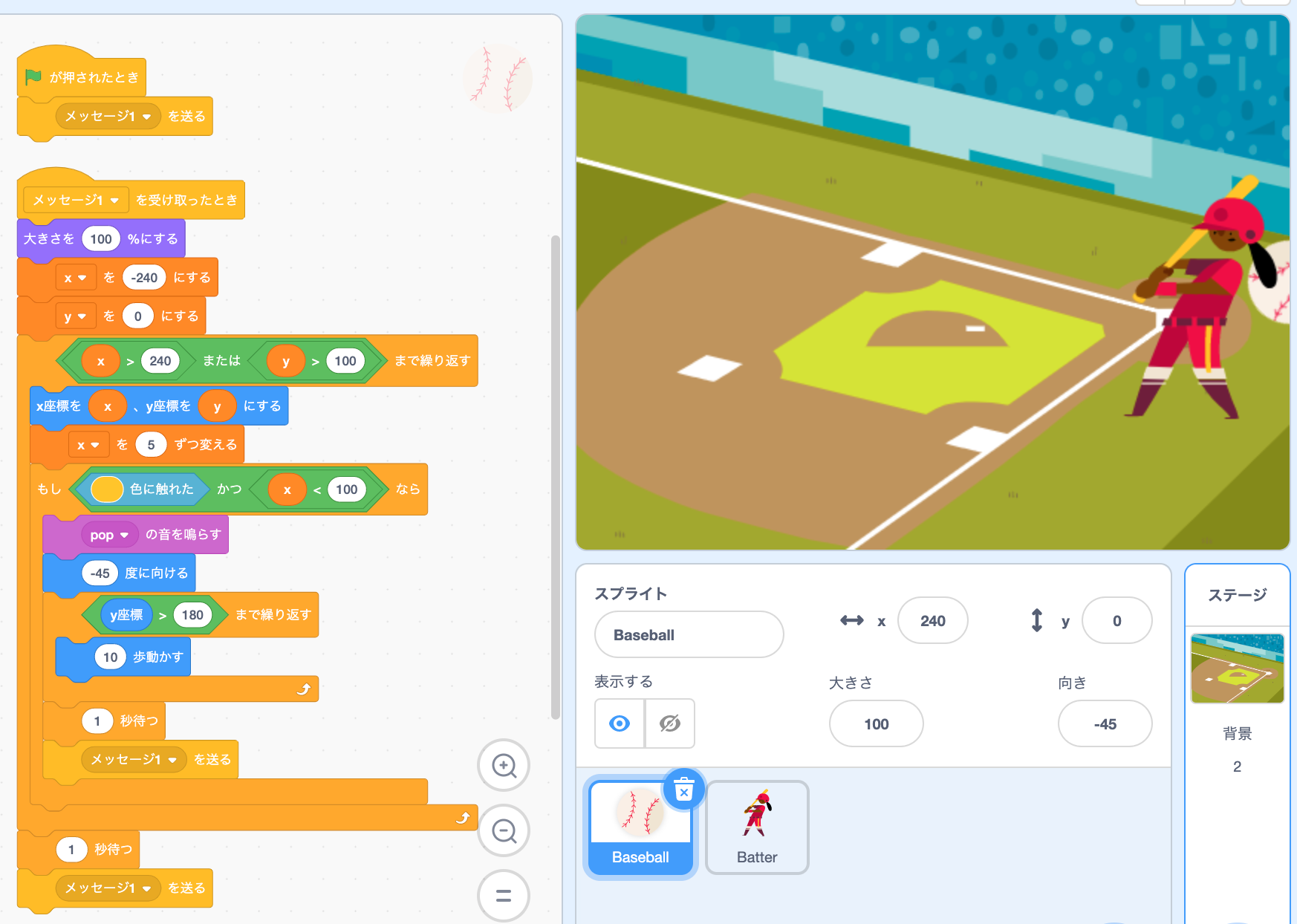

野球

左からボールがバッターに向かって飛んできます。タイミングをとって、バットで打って下さい。うまく打てるでしょうか? さて、ホームランでしょうか?、それともストライクでしょうか? ボールを打てると、手に振動が伝わってきますよ!!

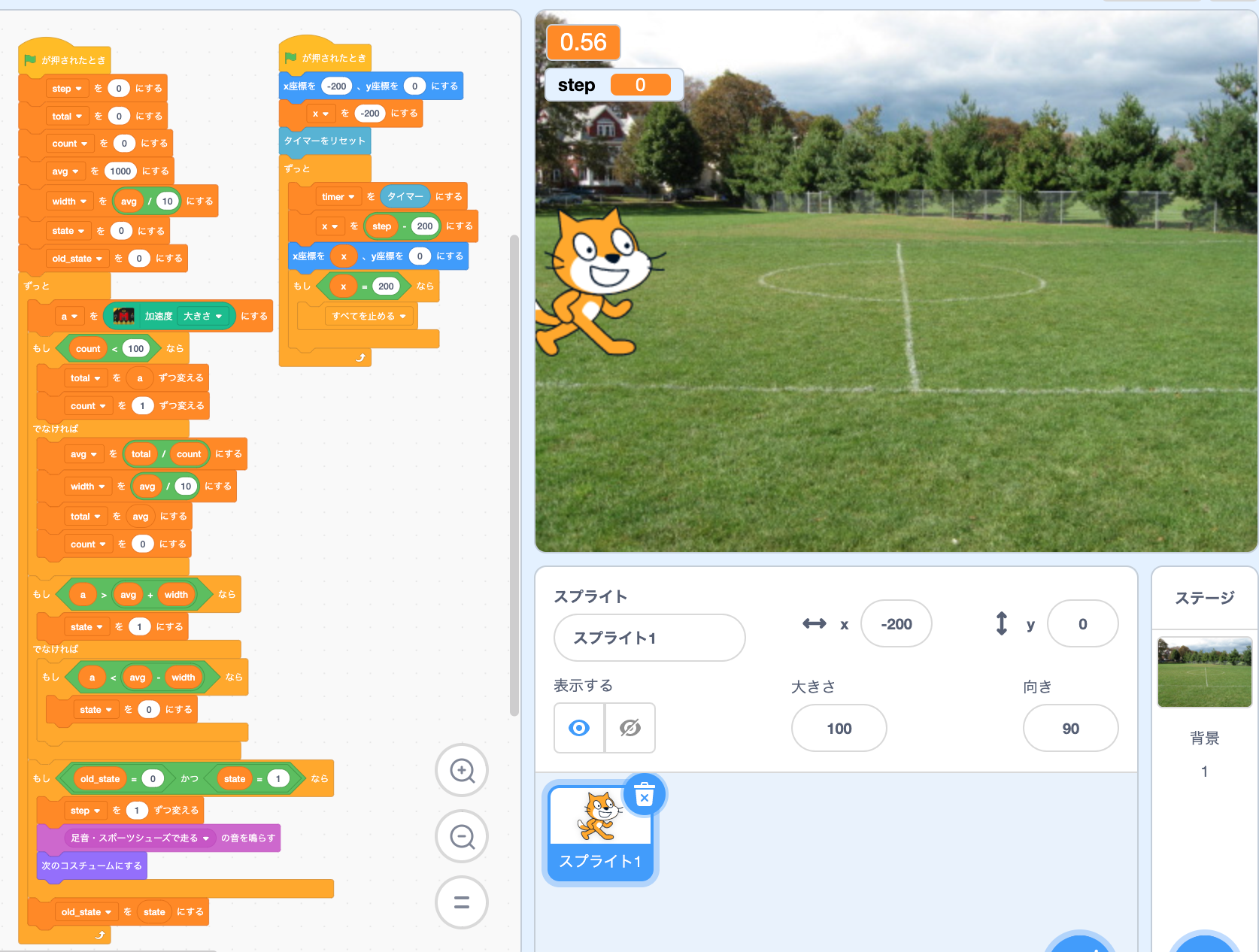

400歩競争

400歩

画面の左から右へ猫ちゃんが、M5StickCを着けて歩くたびに動きます。 400歩歩く時間を測るので、できるだけ早く右端まで走りましょう!! 一歩ごとに、足が震えます。

このゲームでは、歩数計を作って、歩数を数えています。

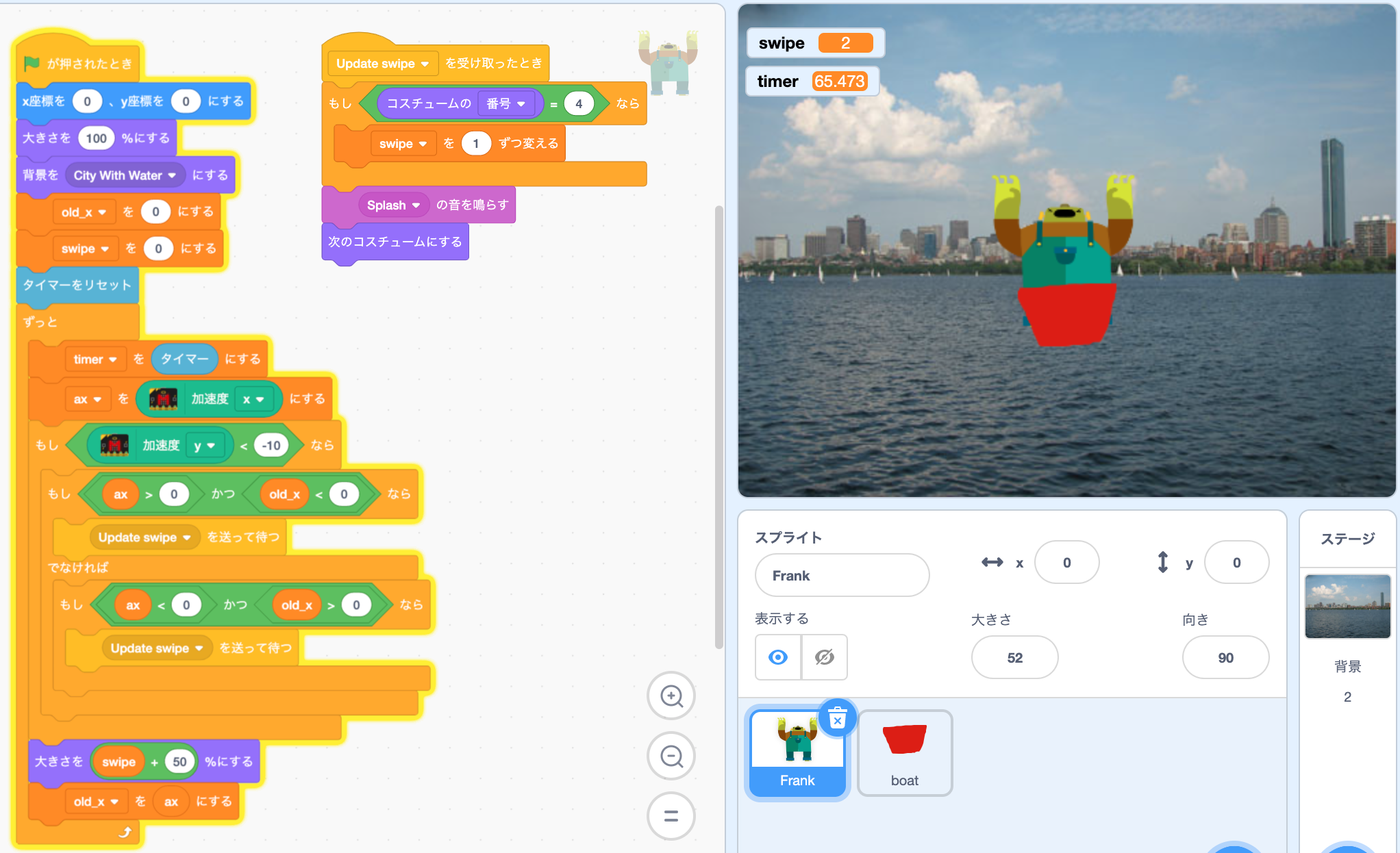

ボート

ボートレースです。手で100漕ぎする時間を競います。漕ぎ手が一漕ぎするごとに、水しぶきが上がります。どれだけ早く岸に着けるかな?

サッカー

あなたはゴールキーパーです。 PKでボールが飛んでくるので、左右に動いてボールを止めてください。うまく止めれるかな? ボールを止めれると、その振動が手に帰ってきますし、観客の歓声も感じられます。

少しだけ、技術の話

M5bitLessってなに?

M5bitLessは、Scratch 3用の拡張機能であるMicrobit MoreをM5Stackから使えるようにしたArduinoプログラムです。 M5Stackを、Microbit More用のmicro:bitのように振る舞わせることで、M5StackとScratchで作品を作ることができるようになります。詳しくは、M5bit Less: M5Stack x Scratch3 = So Fun!!を見てください。

M5bitLessを使うことで、例えば以下のようなM5Stackの機能が使えるようになります。

加速度などのセンサーの値
ボタンスイッチ
ディスプレイ表示
- 5x5のパターン表示
- 文字列の表示
ジェスチャー(上に傾いた、落ちた、表を向いたなどなど)
スピーカーから音を出す
マイクの音を使う

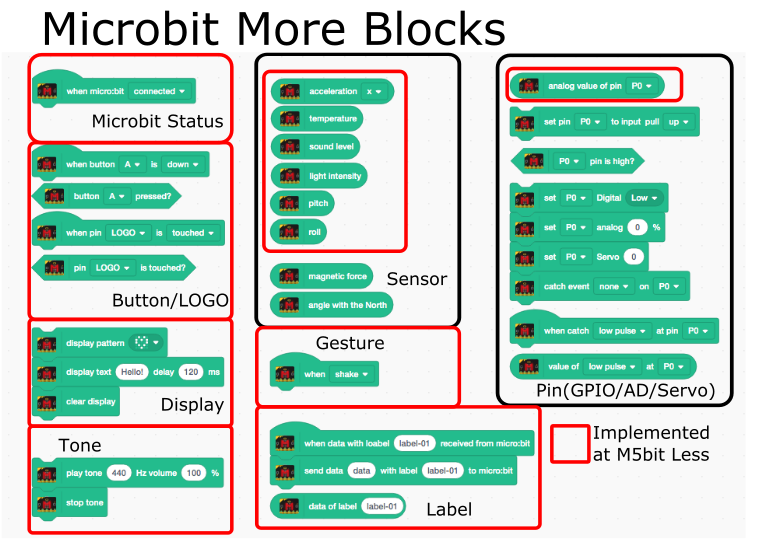

M5bitLessでは、前述のようなM5Stackの機能に対応した、以下のようなMicrobit Moreのブロックが使えます。 MicrobitMore Blocks

hapStackってなに?

hapStakは、音が入力されると、その音の振動を返してくれるデバイスで、聴覚から触覚を生成できるようになっています。このデバイスに対して音を出してあげると、あたかもその音のものが存在するかのような振動が返ってきます。 hapStak

動画hapStak Drumでは、超音波センサーに手をかざすとhapStakが振動し、その結果としてhapStakが前に動いていっています。 https://youtu.be/14XXTNr8bvk

この作品は、 M5StackとScratchとhapStakでスポーツの秋に挑戦!! としてとりあえず完成させました。こちらも御覧ください。

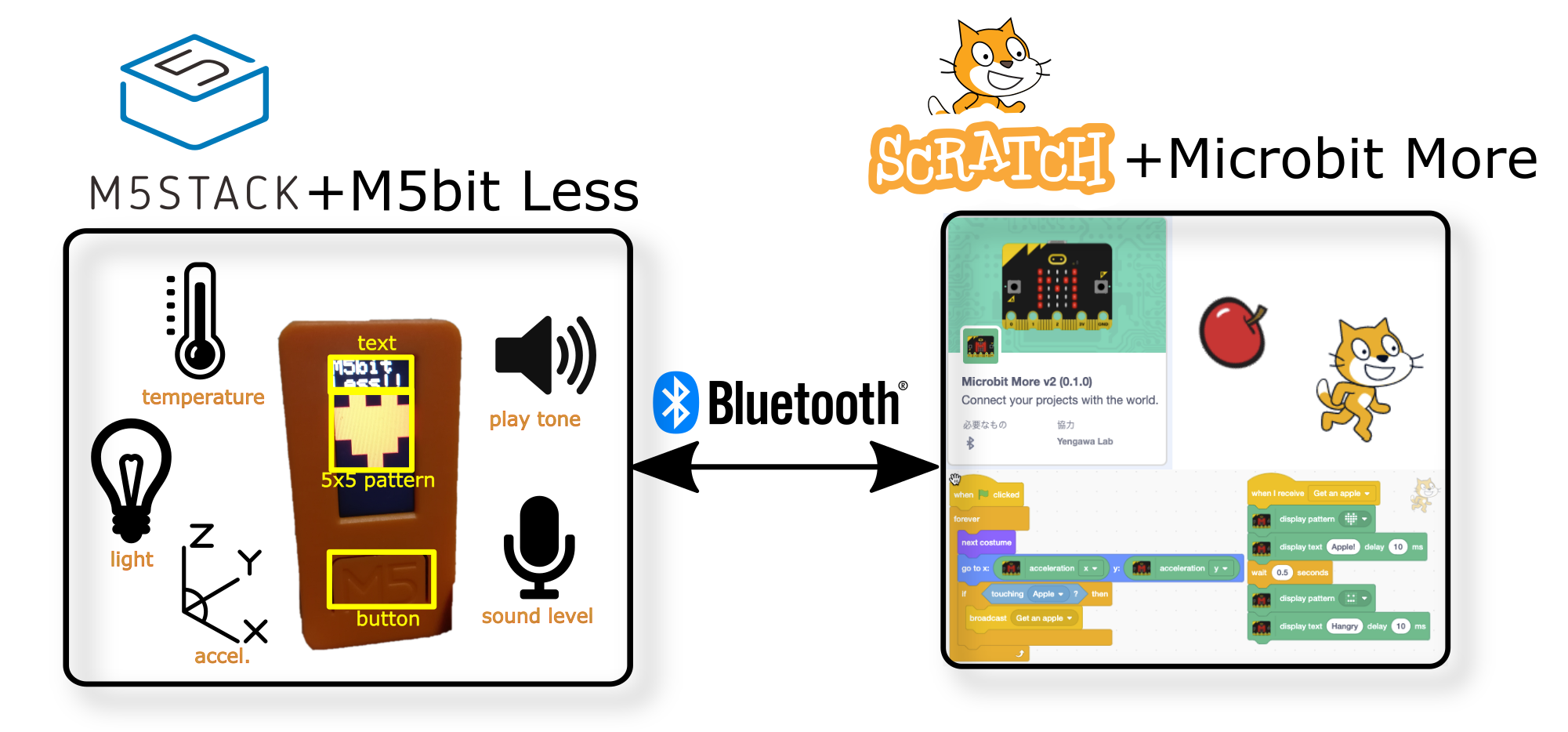

M5StackとScratchは、Bluetooh経由で接続されます。接続のために、Scratchのmicro:bit用拡張機能のMicrobit Moreを使っています。 M5Stackはmicro:bitのようにふるまうことで、Scratchで使えるようになります。

hapStakは、Scratchを動作させているPCのBluetoothスピーカとして接続されます。 Scratchから音を出すと、hapStakはその音に従った振動を出します。

構成

M5Stack family(一部機種は未対応)
M5bitLessのインストールが必要。
Scratch3: Microbit More拡張機能利用可能版
例えば、 https://stretch3.github.io/ など。
hapStak

時を超えて…: いつでもオリンピック
